পণ্যের বিবরণ:
|
প্রদর্শনীর আকার: | 1.9 ইঞ্চি (48.26 মিমি তির্যক) | রেজোলিউশন: | 176 (H) × 320 (V) পিক্সেল |
---|---|---|---|
প্রযুক্তি: | আইপিএস টিএফটি (সাধারণত কালো) | ইন্টারফেস: | দ্বৈত-মোড (এসপিআই + 8-বিট সমান্তরাল 8080) |
ড্রাইভার আইসি: | ST7789P3 (262 কে রঙ সমর্থন করে) | উজ্জ্বলতা: | 350 cd/m2 (nits) |
অপারেটিং টেম্প: | -20 ℃ থেকে +70 ℃ (শিল্প গ্রেড) | ব্যাকলাইট: | এলইডি, 80 এমএ টাইপ। | 40,000 ঘন্টা আজীবন |
পাওয়ার সাপ্লাই: | অ্যানালগ ২.৫V-৩.৩V | লজিক ১.৬৫V-৩.৩V | এনটিএসসি রঙের গামুট:: | 55% (সিআইই 1931) |
টাচ প্যানেল: | টাচ প্যানেলঃ অপশনাল (জি + এফ স্ট্রাকচার, আই 2 সি, সিএসটি 816 ডি আইসি) | কমপ্লায়েন্স: | রিচ এবং RoHS কমপ্লায়েন্ট এবং হ্যালোজেন ফ্রি |
বিশেষভাবে তুলে ধরা: | ১.৯ ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লে,এসপিআই প্যারালাল ST7789P3 এলসিডি,১৭৬x৩২০ রেজোলিউশন টিএফটি স্ক্রিন |
SFTO190JY-7267A-CT একটি ১.৯-ইঞ্চি IPS TFT LCD মডিউল যা শিল্প নিয়ন্ত্রণ, চিকিৎসা ডিভাইস এবং বহনযোগ্য যন্ত্রপাতির জন্য তৈরি করা হয়েছে। ST7789P3 ড্রাইভার এবং IPS হার্ড-স্ক্রিন প্রযুক্তি সহ, এটি 178° বিস্তৃত দেখার কোণ, 900:1 কনট্রাস্ট অনুপাত এবং 55% NTSC রঙের গ্যামুট প্রদান করে – যা চরম পরিবেশে (-20°C থেকে +70°C) নির্ভরযোগ্য দৃশ্যমানতা নিশ্চিত করে।
ARM Cortex-M/R, Raspberry Pi Pico এবং অন্যান্য এম্বেডেড প্ল্যাটফর্মের সাথে নির্বিঘ্ন একীকরণের জন্য SPI (4-ওয়্যার) এবং 8-বিট 8080 সমান্তরাল ইন্টারফেস উভয়কেই সমর্থন করে।
ডেডিকেটেড কনস্ট্যান্ট-কারেন্ট ব্যাকলাইট ড্রাইভার পিন (LED+/LED-) জীবনকাল 40,000 ঘন্টা পর্যন্ত বাড়ায় (পৃষ্ঠা 8)।
(২) শক্তিশালী নির্মাণ
-30°C~80°C স্টোরেজ, ±8kV ESD সুরক্ষা এবং 60cm ড্রপ পরীক্ষার (IEC 60068-2-32 compliant) মাধ্যমে যাচাই করা হয়েছে।
ঐচ্ছিকভাবে রাসায়নিকভাবে শক্তিশালী কভার গ্লাস (≥6H কঠোরতা) ≥85% আলো সংক্রমণ সহ (পৃষ্ঠা 5)।
(৩) নির্ভুল অপটিক্যাল কর্মক্ষমতা
সক্রিয় এলাকা: 22.7 × 42.72 মিমি | পিক্সেল পিচ: 0.1335 মিমি | RGB উল্লম্ব স্ট্রাইপ ম্যাট্রিক্স।
চিকিৎসা/শিল্প রঙের নির্ভুলতার জন্য ফ্যাক্টরি-ক্যালিব্রেটেড হোয়াইট পয়েন্ট (CIE 1931 x=0.302/y=0.325) (পৃষ্ঠা 12)।
STM32/Arduino প্ল্যাটফর্মের জন্য প্রি-টেস্টেড ইনিশিয়ালাইজেশন কোড (পৃষ্ঠা 18-19)।
যান্ত্রিক অঙ্কন, টাইমিং ডায়াগ্রাম এবং অপটিক্যাল পরীক্ষার রিপোর্ট (BM-7 স্ট্যান্ডার্ড) উপলব্ধ।
ঐচ্ছিকভাবে মাল্টি-টাচ সমাধান (I²C এর মাধ্যমে CST816D IC) OCA ল্যামিনেশন সহ।
◾ RoHS (EU 2015/863), REACH SVHC, এবং Halogen-Free নির্দেশিকা পূরণ করে।
◾ প্যাকেজিং EU 2025/40 পুনর্ব্যবহারযোগ্যতা আদেশ মেনে চলে (2026 থেকে কার্যকর)।
যান্ত্রিক মাত্রা
পণ্যের তথ্য
বৈশিষ্ট্য | বিস্তারিত | ইউনিট |
ডিসপ্লে সাইজ (কর্ণ) | ১.৯’’ | ইঞ্চি |
LCD প্রকার | IPS TFT | - |
ডিসপ্লে মোড | সাধারণত কালো | - |
রেজোলিউশন | 170 RGB(H) x 320(V) | পিক্সেল |
ভিউইং ডিরেকশন | সব | - |
মডিউল সাইজ | 25(W) x 49.33(H) x 2.11(T) | মিমি |
সক্রিয় এলাকা | 22.7(W) x 42.72(H) | মিমি |
পিক্সেল সাইজ | 0.1335(W) x 0.1335(H) | মিমি |
রঙ বিন্যাস | RGB উল্লম্ব স্ট্রাইপ | - |
ইন্টারফেস | SPI/সমান্তরাল | - |
ডিসপ্লে কালার | 262K | - |
ড্রাইভার IC | ST7789P3 | - |
টাচ প্যানেল আছে কিনা | নেই | - |
অপারেটিং তাপমাত্রা | -20℃~70℃ | ℃ |
সংরক্ষণ তাপমাত্রা | -30℃~80℃ | ℃ |
সারফেস উজ্জ্বলতা | 350 | cd/m2 |
CTP স্পেসিফিকেশন
বিভাগ | পরামিতি | স্পেসিফিকেশন |
সাধারণ |
গঠন | কভার গ্লাস + ITO সেন্সর ফিল্ম (G+F) |
আউটলাইন ডাইমেনশন | 31.0 (H) x 55.33 (V) x 3.64 (T) মিমি | |
কভার লেন্স শক্তিশালীকরণ | রাসায়নিকভাবে শক্তিশালী | |
কভার লেন্স সারফেস কঠোরতা | ≥6H (পেন্সিল কঠোরতা) | |
আলোর ট্রান্সমিশন হার | ≥85% | |
অপারেশন তাপমাত্রা | -20℃ ~ +70℃, ≤90% RH | |
সংরক্ষণ তাপমাত্রা | -30℃ ~ +80℃, ≤90% RH | |
বৈদ্যুতিক |
ইন্টারফেস | I2C |
টাচ IC | CST816D | |
পাওয়ার সাপ্লাই ভোল্টেজ (VDD) | 2.8V ~ 3.3V | |
হোস্ট রেজিস্ট্যান্স (SDA/SCL) | মেইন-বোর্ডে কনফিগারযোগ্য | |
টাচ পয়েন্ট | একক স্পর্শ, মাল্টি-টাচ ঐচ্ছিক | |
পরিবেশগত | অপারেটিং শর্তাবলী | কাস্টমাইজযোগ্য |
সারফেস বৈশিষ্ট্য |
সারফেস কালি | ক্লিয়ার টাইপ |
সারফেস ট্রিটমেন্ট | কাস্টমাইজযোগ্য | |
LCD-TP ল্যামিনেশন | এয়ার, OCA বন্ডিং ঐচ্ছিক | |
সম্মতি | উপাদান মান | RoHS এবং হ্যালোজেন-মুক্ত অনুবর্তী |
পরম সর্বোচ্চ রেটিং
আইটেম | প্রতীক | ন্যূনতম | সর্বোচ্চ | ইউনিট |
লজিক সাপ্লাই ভোল্টেজ | IOVCC | -0.3 | 4.0 | V |
অ্যানালগ সাপ্লাই ভোল্টেজ | VCC | -0.3 | 4.6 | V |
অপারেটিং তাপমাত্রা | শীর্ষ | -20 | 70 | ℃ |
সংরক্ষণ তাপমাত্রা | Tst | -30 | 80 | ℃ |
ডিসি বৈশিষ্ট্য
আইটেম | প্রতীক | ন্যূনতম | টাইপিক্যাল | সর্বোচ্চ | ইউনিট |
অ্যানালগ সাপ্লাই ভোল্টেজ | VCC | 2.5 | 2.75 | 3.3 | V |
লজিক সাপ্লাই ভোল্টেজ | IOVCC | 1.65 | 1.8 | 3.3 | V |
ইনপুট উচ্চ ভোল্টেজ | VIN | 0.7*IOVCC | - | IOVCC | V |
ইনপুট নিম্ন ভোল্টেজ | VIL | GND | - | 0.3*IOVCC | V |
আউটপুট উচ্চ ভোল্টেজ | VOH | 0.8*IOVCC | - | IOVCC | V |
আউটপুট নিম্ন ভোল্টেজ | VOL | GND | - | 0.2*IOVCC | V |
ইনপুট কারেন্ট | IIN | - | 20 | - | mA |
ব্যাকলাইট বৈশিষ্ট্য
আইটেম | প্রতীক | ন্যূনতম | টাইপিক্যাল | সর্বোচ্চ | ইউনিট |
ফরওয়ার্ড ভোল্টেজ | VF | - | 3.2 | - | V |
ফরওয়ার্ড কারেন্ট | IF | - | 80 | - | mA |
পাওয়ার ডিসিপেশন | Pd | - | 256 | - | mW |
LED লাইফ টাইম(25 ºC) | - | 30000 | 40000 | - | ঘন্টা |
পিন সংজ্ঞা
পিন.নং | প্রতীক | বর্ণনা | |||||||||
1 | GND | গ্রাউন্ড | |||||||||
2 | VCC | অ্যানালগের জন্য পাওয়ার সাপ্লাই | |||||||||
3 | IM2 |
|
|||||||||
4 | IM1 | ||||||||||
5 | রিসেট | LCM রিসেট পিন | |||||||||
6 | CS | চিপ সিলেক্ট পিন (“নিম্ন” সক্রিয়) | |||||||||
7 | DC/SCL | সিরিয়াল ক্লক পিন। | |||||||||
8 | WR/RS | রেজিস্টার সিলেক্ট পিন। | |||||||||
9 | RD | 8080 MCU সমান্তরাল ইন্টারফেসে পড়ুন সক্ষম করুন। | |||||||||
10 | SDA | SPI ইন্টারফেস ইনপুট/আউটপুট পিন | |||||||||
11-18 | DB0-DB7 | MCU সমান্তরাল ইন্টারফেস ডেটা বাস। | |||||||||
19 | SDO | SPI ইন্টারফেস আউটপুট পিন। | |||||||||
20 | LED+ | ব্যাকলিট অ্যানোড | |||||||||
21-24 | LED- | ব্যাকলিট ক্যাথোড | |||||||||
25 | GND | গ্রাউন্ড | |||||||||
26-29 | NC | NC | |||||||||
30 | GND | গ্রাউন্ড |

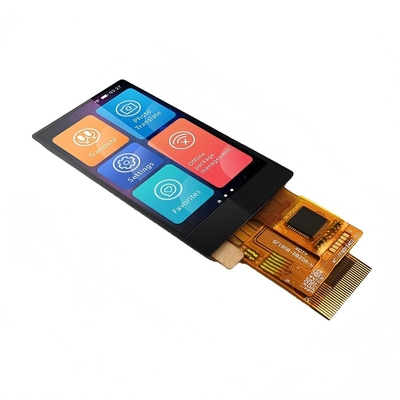

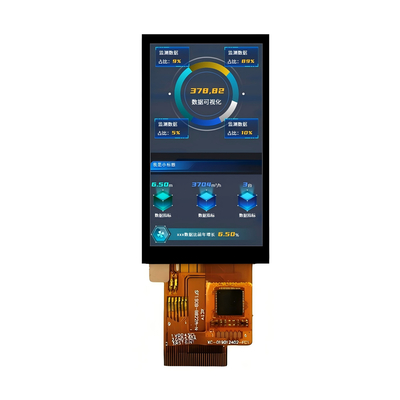

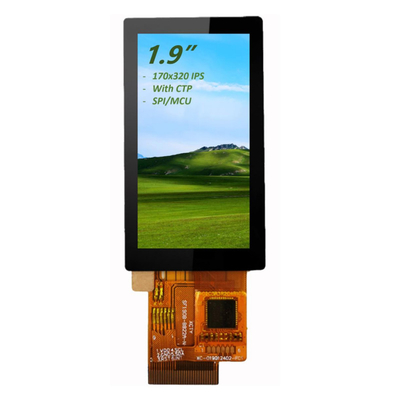

পণ্যের ছবি
